Produkta īss apraksts

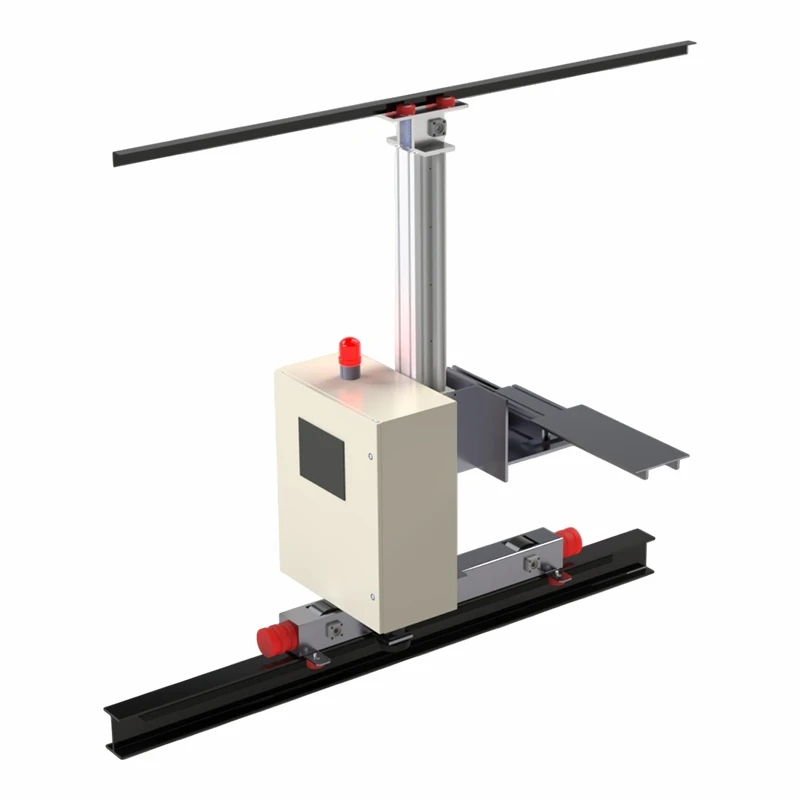

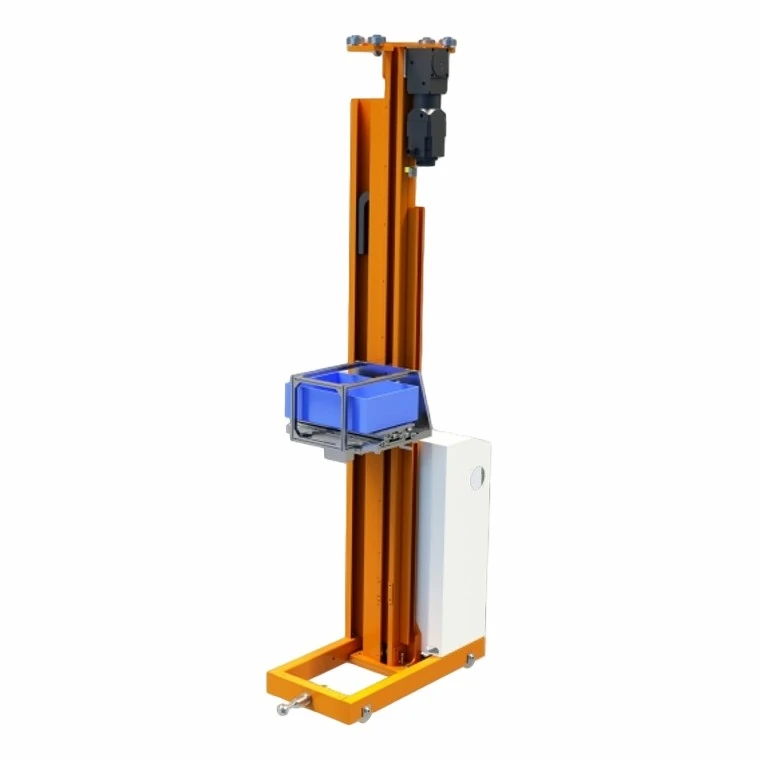

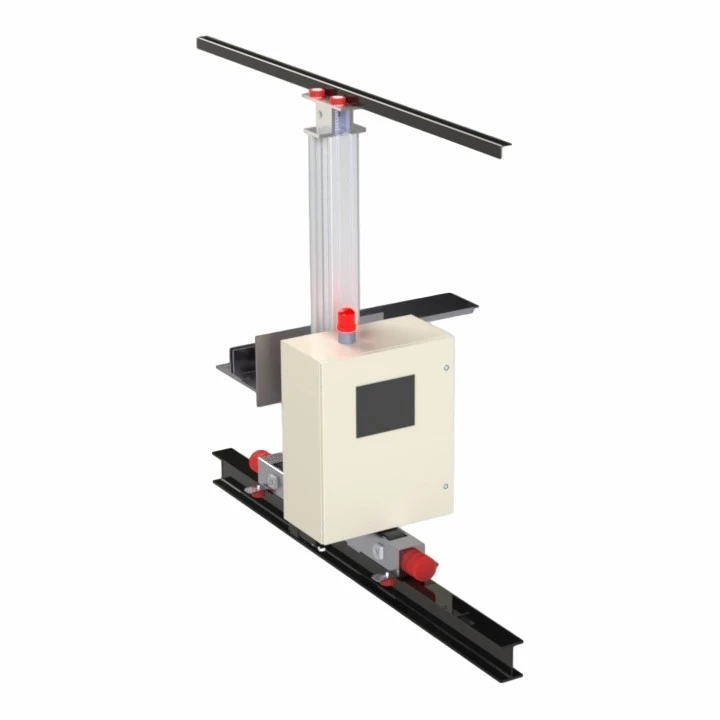

Mini Load Stacker Crane ir galvenais pārvietošanas aprīkojums vieglām-AS/RS augstām-noliktavām, kas ir īpaši izstrādātas plastmasas kastēm, kartona kārbām, komponentu tvertnēm un mazām paplātēm. Pieņem pilnu servo piedziņas sistēmu, vieglu alumīnija mastu, ātrgaitas-trīs-asu sinhrono kustību, kas nodrošina pilnībā automātisku ienākošo, izejošo un pārvietošanu bez manuālas darbības. Plaši izmanto 3C elektronikā, farmācijā, e-tirdzniecībā, auto rezerves daļās, litija akumulatoru darbnīcā. Atbalsta WMS/WCS Ethernet sakarus, augstu uzglabāšanas blīvumu un zemu enerģijas patēriņu.

Galvenās tehniskās specifikācijas tabula

Struktūras pamatparametri

Vienums	Vienība	Viena masta minikrava	Double Mast Miniload	Piezīmes

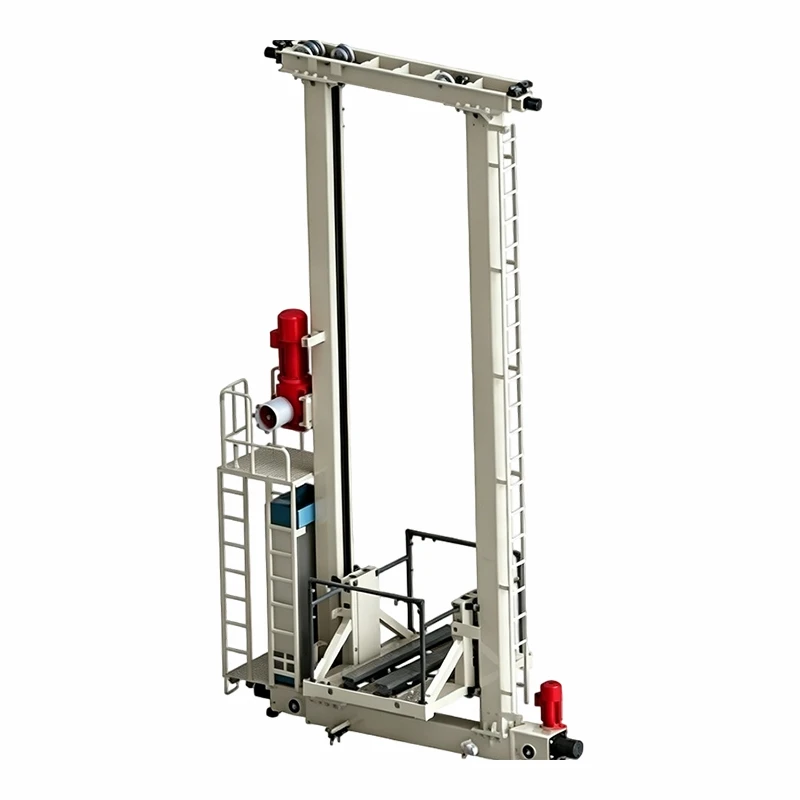

Struktūras veids	-	Viens alumīnija masts	Dubultais tērauda masts	Pielāgojams
Nominālā kravnesība	kg	15 ~ 100	100 ~ 300	Maksimālais viena bagāžas nodalījuma svars
Maksimālais pacelšanas augstums	m	3 ~ 16	5 ~ 25	Rack kopējais augstums
Piemērojamais kastes izmērs	mm	400×300 ~ 800×600	400×300 ~ 1000×800	Euro tote / pasūtījuma kartons
Minimālais ejas platums	mm	1200	1400	Šaura eja augsts blīvums
Kopējais mašīnas svars	kg	1800 ~ 3500	4000 ~ 7500	Atkarīgs no auguma
Dakšu tips	-	Viena dziļa / Divkārša dziļa teleskopiskā dakša / Skavas satvērējs	Trīs{0}}sekciju teleskopiskās dakšas standarts	Kartona kārbas izmantošana skavas dakša pēc izvēles

Kustības veiktspējas parametri

Vienums	Vienība	Viena masta minikrava	Double Mast Miniload
Maksimālais braukšanas ātrums (X-ass)	m/min	360	300	Servo bezpakāpju ātruma regulēšana
Ceļojuma paātrinājums	m/s²	4.0	3.0	Vienmērīga iedarbināšana un apturēšana, pret{0}}šūpošanos
Maksimālais pacelšanas ātrums (Z-ass)	m/min	180	150	Sinhronā jostas pacelšana
Pacelšanas paātrinājums	m/s²	3.0	2.0	Zema trokšņa darbība
Maksimālais dakšas pagarinājuma ātrums (Y-ass)	m/min	75	60	Trīs{0}}pakāpju teleskopisks
Trīs-asu pozicionēšanas precizitāte	mm	±1 ~ ±3	±2 ~ ±5	Lāzera + svītrkoda dubultā pozicionēšana
Vienas komandas caurlaidspēja	cikli/h	60 ~ 80	50 ~ 70	Viena uzglabāšana / viena izguve
Divkāršā komandu caurlaidspēja	cikli/h	80 ~ 120	70 ~ 100	Uzglabāšana + izguve viens cikls

Piedziņa un elektriskā sistēma

Vienums	Specifikācija
Braukšanas motora zīmols	SEW / Siemens / Panasonic servomotors
Barošanas avots	3-fāzu maiņstrāva 380V / 400V, 50Hz
Kopējā instalētā jauda	7,5 ~ 18,5 kW
Barošanas režīms	Vadītāja sliede / kabeļa vilkšanas ķēde
Uz-PLC	Siemens / Mitsubishi / Omron
Komunikācijas interfeiss	Profinet / Ethernet IP / Modbus TCP
Pozicionēšanas sistēma	Lāzera attāluma sensors + svītrkoda lasītājs
Pret{0}}šūpošanās kontrole	Iebūvēts{0}}algoritms, masta šūpošanās Mazāks vai vienāds ar 5 mm

Vide un drošība

Vienums	Parametrs
Darba temperatūra	Standarta: +5 grāds ~ +40 grāds ; Zema temperatūra pēc izvēles: -25 grādi ~ +40 grādi
Darba troksnis	Mazāks vai vienāds ar 80 dB(A)
Aizsardzības pakāpe	IP54 elektriskajam skapim
Standarta drošības ierīces	X/Y/Z robežslēdzis, avārijas apturēšana, sadursmes buferis, atslābuma troses noteikšana, pārslodzes-aizsardzība, drošības gaismas aizkars, apkopes bloķēšanas-ierīce
Izvēles drošība	Sprādziendrošs skapis

Galvenās priekšrocības

Īpaši-viegls alumīnija masts, mazs pašsvars, zems enerģijas patēriņš, stabila liela{1}}ātruma darbība
Pilna servo trīs-asu sinhronā braukšana, īpaši-augsta caurlaidspēja dalītai-pasūtījumu komplektēšanai
Šauru eju dizains ievērojami uzlabo noliktavas vertikālās uzglabāšanas blīvumu
±1 ~ 3 mm augstas precizitātes pozicionēšana, nulles kļūdu glabāšana un izguve
Moduļu dizains, ērta transportēšana, ātra montāža un nodošana{0}}uz vietas
Pilnīga drošības bloķēšanas sistēma, atbilst ES CE mašīnu drošības standartam
Nevainojama dokstacija ar klienta WMS un WCS noliktavas vadības sistēmu
Zemas uzturēšanas izmaksas, ilgs kalpošanas laiks vairāk nekā 15 gadus normālā darbībā

Piemērojamās nozares

3C elektronikas noliktava, farmācijas GMP krātuve, e-komercijas izpildes centrs, automašīnu rezerves daļas, litija akumulatoru darbnīca, kosmētikas izejvielu glabātava, tabakas palīgnoliktava, laboratorijas mazo detaļu noliktava
